مع تسارع التحضر ونمو السكان، أصبحت معالجة مياه الصرف الصحي جزءًا لا غنى عنه في المجتمع الحديث. في عملية معالجة مياه الصرف الصحي، يعد قياس التدفق الدقيق أمرًا بالغ الأهمية لتحسين عمليات المعالجة وتحسين كفاءة المعالجة وضمان الامتثال لمعايير التصريف. تلعب عدادات التدفق دورًا مهمًا في محطات معالجة مياه الصرف الصحي، حيث تقيس حجم مياه الصرف الصحي وحجم الحمأة والجرعات وحجم الهواء، وتوفر البيانات للتشغيل، وتوجيه الإنتاج، وتعمل كأساس للتسوية بين الشركات والحكومة.
اختيار مقاييس التدفق
لقياس التدفق في أنابيب الصرف الصحي،أجهزة قياس التدفق بالموجات فوق الصوتيةومقاييس التدفق الكهرومغناطيسيةتُستخدم عادةً. عند اختيار نوع العداد، يجب مراعاة العوامل الفنية والاقتصادية.
توفر أجهزة قياس التدفق الكهرومغناطيسية دقة عالية ويمكن استخدامها كأدوات قياس للترسيب. تتمتع أجهزة قياس التدفق بالموجات فوق الصوتية بميزة في قياس تدفقات خطوط الأنابيب ذات القطر الكبير، حيث تزداد دقة قياسها مع زيادة قطر الأنبوب.

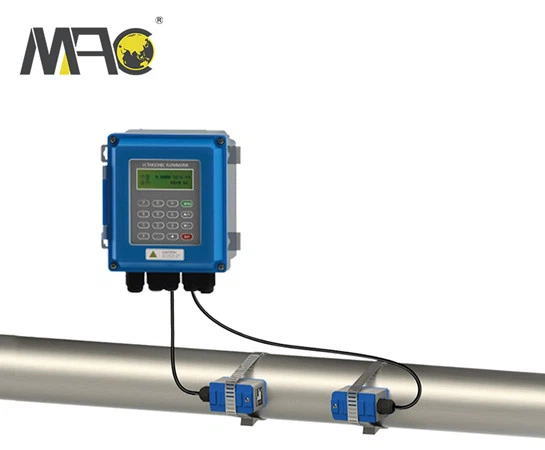

بشكل عام، تُستخدم مقاييس التدفق المغناطيسية لخطوط الأنابيب التي يقل قطرها عن DN800، بينما تُفضَّل مقاييس التدفق بالموجات فوق الصوتية لخطوط الأنابيب التي يزيد قطرها عن DN800. بشكل عام، يبلغ قطر أنبوب تصريف محطة الصرف الصحي DN1800، ونوصي بمقياس تدفق بالموجات فوق الصوتية خارجي. يتكون نظام القياس بالكامل من الجهاز الرئيسي وأجهزة استشعار بالموجات فوق الصوتية، ولا يتطلب أي اختراق لخطوط الأنابيب للتثبيت، ولا وقت تعطل، ولا حاجة إلى قوة عاملة كبيرة أو معدات ثقيلة - يمكن إكمال التثبيت بسهولة بواسطة شخص واحد.
التطبيقات المحددة لأجهزة قياس التدفق بالموجات فوق الصوتية في محطات معالجة مياه الصرف الصحي
1. مراقبة التدفق الداخلي
إن تدفق المياه الداخلة إلى محطة معالجة مياه الصرف الصحي يعد من المعايير المهمة لتصميم العمليات والإدارة التشغيلية. إن مراقبة التدفق الداخل في الوقت الفعلي باستخدام أجهزة قياس التدفق بالموجات فوق الصوتية تمكن من اكتشاف التغيرات في التدفق الداخل، مما يسمح بإجراء تعديلات على معلمات المعالجة لضمان استقرار النظام. بالإضافة إلى ذلك، يمكن استخدام مراقبة التدفق الداخل لحساب سعة المعالجة في المحطة، وتوفير البيانات للتوسع والتحديث.
2. مراقبة التدفق الخارجي
يعد التدفق الخارجي مؤشرًا رئيسيًا لأداء العلاج. يسمح مراقبة التدفق الخارجي في الوقت الفعلي باستخدام أجهزة قياس التدفق بالموجات فوق الصوتية بالكشف المبكر عن تشوهات النظام، مما يتيح التدخلات في الوقت المناسب. يمكن أيضًا استخدام بيانات التدفق الخارجي لحساب كفاءة العلاج، ودعم الإدارة التشغيلية.
3. مراقبة تدفق الحمأة
تنتج عملية المعالجة كميات كبيرة من الحمأة، والتي يؤثر تدفقها ومحتواها من الرطوبة بشكل كبير على معالجة الحمأة والتخلص منها. تساعد المراقبة في الوقت الفعلي لتدفق الحمأة باستخدام أجهزة قياس التدفق بالموجات فوق الصوتية في تتبع إنتاج الحمأة والتغيرات، مما يسمح بإجراء تعديلات على العملية للحفاظ على الاستقرار. يمكن أيضًا استخدام هذه البيانات لحساب تكاليف المعالجة، مما يساعد في اتخاذ قرارات الإدارة.
4. مراقبة تدفق الجرعات
يعد التحكم الدقيق في تدفق الجرعات أمرًا ضروريًا لضمان فعالية العلاج وتقليل التكاليف. يتيح مراقبة تدفق الجرعات في الوقت الفعلي باستخدام أجهزة قياس التدفق بالموجات فوق الصوتية إجراء التعديلات في الوقت المناسب، وتحسين العلاج مع تقليل النفقات.
5. مراقبة تدفق الأنابيب
ينقل نظام خطوط الأنابيب في المصنع مياه الصرف الصحي إلى وحدات معالجة مختلفة. يساعد المراقبة في الوقت الفعلي لتدفق خط الأنابيب باستخدام مقاييس التدفق بالموجات فوق الصوتية في اكتشاف أي شذوذ في النظام، مما يسمح باتخاذ تدابير تصحيحية سريعة. كما تدعم بيانات تدفق خط الأنابيب تحسين تشغيل النظام وخفض التكاليف.
6. تحليل توفير الطاقة
تستطيع أجهزة قياس التدفق بالموجات فوق الصوتية قياس تدفق الأنابيب واستهلاك الطاقة في الوقت الفعلي. ومن خلال تحليل هذه البيانات، يمكن للمصنع تحديد الاستخدام غير الطبيعي للطاقة، وتحديد المعدات أو العمليات التي تستهلك قدرًا كبيرًا من الطاقة، وتنفيذ تدابير توفير الطاقة لتقليل التكاليف.
7. تحليل البيانات والمراقبة عن بعد
تتميز أجهزة قياس التدفق بالموجات فوق الصوتية الحديثة غالبًا بإمكانيات تسجيل البيانات ونقلها، مما يسمح بنقل البيانات في الوقت الفعلي إلى أنظمة المستوى الأعلى أو منصات السحابة. يمكن لمديري المصنع مراقبة بيانات التدفق عن بُعد، وإجراء تحليل البيانات، وإنشاء التقارير. من خلال تحليل الاتجاهات والتقارير الإحصائية، يكتسب المديرون رؤى حول عمليات المصنع، وتحديد المشكلات على الفور، واتخاذ الإجراءات المناسبة.
مزايا أجهزة قياس التدفق بالموجات فوق الصوتية
القياس بدون تلامس: لا تتطلب أجهزة قياس التدفق بالموجات فوق الصوتية اختراق خطوط الأنابيب للتثبيت، مما يجعلها مثالية للتطبيقات حيث لا يمكن إيقاف التدفق أو لا يمكن حفر خطوط الأنابيب.
لا يوجد عائق في التدفق: لا تفرض هذه العدادات أي فقدان إضافي للضغط، حيث لا يوجد عائق في التدفق.
تنوع المعايرة: يمكن حساب عوامل العداد استنادًا إلى خط الأنابيب الفعلي وهندسة مسار الصوت، مما يسمح بالمعايرة الجافة دون الحاجة إلى التحقق الفعلي من التدفق.
قابلة للتطبيق على أحجام مختلفة من الأنابيب: مناسبة لأنابيب دائرية ومستطيلة كبيرة، وتكلفتها لا تعتمد على قطر الأنبوب.
قياس السوائل المحملة بالمواد الصلبة: قادرة على قياس السوائل ذات المحتوى الصلب العالي أو الفقاعات.
خاتمة
باختصار، تتمتع مقاييس التدفق بالموجات فوق الصوتية بتطبيقات واسعة النطاق في محطات معالجة مياه الصرف الصحي، مما يتيح مراقبة دقيقة في الوقت الفعلي للتدفقات الداخلة والخارجة والطمي والجرعات وتدفقات خطوط الأنابيب. تسهل هذه البيانات تحسين العمليات وتحسين الكفاءة والامتثال لمعايير التفريغ وخفض التكاليف. ومع تقدم التكنولوجيا، سيستمر أداء وقدرات مقاييس التدفق بالموجات فوق الصوتية في التحسن، مما يوفر دعمًا أقوى للتشغيل الذكي لمحطات معالجة مياه الصرف الصحي.
يتمتع مهندسو شركة Macsensor بخبرة تزيد عن 15 عامًا في مجال معالجة المياه والصرف الصحي. اتصل بنا للحصول على معلومات محدثة عن هذا المجال والتقنيات ذات الصلة.
